Princeton Reverb Restoration Part 2.

この投稿は 11月初旬に掲載したプリンストンリバーブのその後の作業に
ついて記載しています。
タイトルがオーバーホールではなくレストアとなっているのはそれだけ作業量が大量だったことを意味します。

プリンストン・リバーブの受け入れ検査の様子はこちら。

【スピーカーの状態】
　スピーカーはオリジナルながら、コーン紙の破れは無く、まだ使えます。

スピーカーのコーン紙の状態

【1】スピーカーケーブル交換

お客さまのご要望によりスピーカーケーブルを交換しました。
特に銘柄指定の無い場合は WE 復刻版ケーブルを使います。

スピーカーケーブル交換前

古いスピーカーケーブルを外したところ

新しい WE 復刻版ケーブルを使いスピーカーケーブルを作製しました

新しいスピーカーケーブルを取付けて完了

【2】. シャーシーから部品を外す

Dismounting PT from the chassis

2次電圧が275V しかないブラジル製の電源トランスをディスマウント

after dismounting PT

ボックス・タイプのアルミ電解コンデンサーを外します。

1本の中に通常のアルミ電解コンデンサー4本分が収められています。

オリジナルのまま40年経過していて、容量抜けし、使い物になりません。

dismounting electrolytic capacitor

トランスとコンデンサーを外した後に反対側から見たところ

Bottom view of the chassis

電源トランスのマウント用穴は、ブラジル製トランスを載せるときに加工されています。

新しいMercury の電源トランスはなんとか載りそうです。

Chassis hole for PT

次に回路ボードを撤去。

Circuit Board

回路ボードを取り去ったところ

removed the board

ここでシャーシーをクリーニング。
接点復活剤やら埃やらでシャーシー金属は汚れていました。

cleaning has been done

7本ある真空管ソケットもクリーニングしました。
こちらも接点復活剤と埃で汚れていました。

Tube socket cleaning

【3】 グラウンド・バスバーの取付け
Fender のアンプはポットの裏に薄いブラス板が敷かれておりグラウンド・バスの役目を果たしています。ブラスとグラウンド配線はハンダ付けでつながれています。
このグラウンドバス上の接続の良し悪しにより、何も弾かないときのバックグラウンド・ノイズの大きさが変わります。
ブラスと配線材は元来ハンダがつきにくい。加えて何十年も経過したブラスは腐食と汚れでハンダがさらにつきにくくなっています。過去の経験から再ハンダ付けをして劣化したハンダを回復するよりも新たに銅平棒のグラウンドバスを敷設する方がバックグラウンド・ノイズは確実に低くなることが分かっています。
お客さまと相談し、銅平棒のグラウンド・バスを敷設しました。このバスバーにはしっかりとネジ留めしたグラウンド端子を取り付け、このグラウンド端子にハンダ付けすることにより、強固なハンダ付けが可能となります。

Copper ground bus bar

【4】 V1 真空管ソケットの交換

V1 の真空管ソケットだけはクリーニングしても汚れが取れません。

Tube Sockets from right to left V1, V2, V3

そこでソケットを外してみると、オイルが凝固したような汚れが付いています。

Oil stained socket

新しい MT 9 ピンのソケットに交換しました。

Replaced V1 socket with new one

【5】 パワーチューブ・ソケットの交換と真空管リテイナーの取付け

下の写真のように整流管のソケット(左端)には真空管の抜け防止のためのリテイナーが付いています。しかし、パワーチューブのソケットには付いていません。リテイナーが付いていなくてもソケットのピンの締りが良く、しっかりとパワーチューブをホールドしてくれる場合にはリテイナーは不要です。しかし、このアンプのパワーチューブのソケットのピンは緩んでいます。絶縁部(茶色の部分)の劣化が激しい状態です。

From right to left V5, V6, V7. V5 and V6 does not have a retainer

高電圧に強いセラミック製のソケットに交換すると同時にリテイナーを取付けました。

New ceramic socket and retainer for power tubes

【6】フィルターキャップの取付け

Mounting filter cap

プリンストン・リバーブのフィルターキャップ(電源用のアルミ電解コンデンサー)は円筒形をした筒の中に4個のアルミ電解コンデンサーが入っています。これを使うことで、小さいシャーシースペースの有効利用ができます。現在全く同じ形式のものを生産しているのは CE Manufacturing というアメリカの会社だけです。(オリジナルはMallory製)
このコンデンサーは他の円筒形のコンデンサーと異なり、筒の先端にある爪をシャーシーに直接ハンダ付けすることでシャーシーに固定されます。 この爪の部分がマイナス端子の役目も果たします。
このコンデンサーと同じタイプのものを使うアンプは他にBF Champ, SF Champ, BF Princeton, と Super Champ, ChampⅡ等です。比較的小型のアンプです。

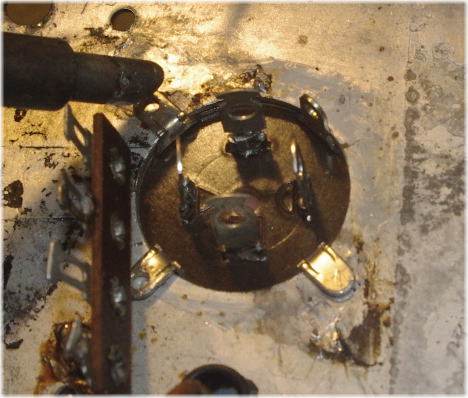

Soldering nails of the cap

大き目のコテ先の付いた温度調節式ハンダで確実にハンダ付けします。単に固定するだけでは意味がなく、しっかりとシャーシー・グランド配線の導通を完成させるためのハンダ付けです。

Soldering finished

シャーシー裏側、銀色の筒が新しく取り付けたフィルターキャップ。

Bottom view of the CAP

【7】電源スイッチとスタンバイスイッチの取付け

Holes of back panel

当アンプの電源スイッチは使い物になりません。

接点復活剤で絶縁の劣化した危険な電源スイッチ

電源スイッチを新しくするついでにスタンバイスイッチも増設しました。
電源電圧の選択切替スイッチが付けられていた丸い穴は塞いでおきます。
安全のために電源スイッチは片切り(SPST)ではなく両切り(DPST) にしました。

Power switch and standby switch installed

【8】電源コードの取付け
電源コードを新しくしたいというお客さまののご要望もあり、新しい電源コードを取付けました。

power cord hole

新しいコードの芯線の太さはAWG 16、ソケットは3芯です。

power cord installed

電源コードの配線は電気安全に準拠して配線してあります。

power cord wiring

【9】バックバネルの端子のクリーニングと錆び落とし
写真左からメインスピーカー端子、エクストラスピーカー端子、Vibrato Foot Switch, Reverb Foot switch, Reverb output, Reverb input です。全ての端子が汚れている上に錆びが出ています。

Connectors on back panel

端子を分解しクリーニングした上で錆びを落としました。

Connectors rust removed

このアンプは名の通った大手楽器店で販売されていたのをお客さまが購入なさいました。

しかし直ぐに不具合が発生し楽器店に戻され修理もされました。楽器店では2度もメンテナンスのチャンスがあったということが言えます。例え回路のことは不慣れでここに述べた作業全ては無理だとしても、上で述べた作業【9】端子クリーニングと錆び落としぐらいは簡単にできるし、実施するのが当然だと思うのです。戻された不具合は ReverbとVibrato だったのだから、なおさらのことでしょう。そう思う私はおかしいのでしょうか　?

【10】Intensity ポット交換
ポットの点検を行なっている最中に Intensity ポットの抵抗値不足を発見しました。
本来250KΩのポットであるべきところ抵抗値が 187KΩしかありません。

Intensity Pot is only 187KΩ which should be 250KΩ

ポットをシャーシーから外してみると絶縁部に接点復活材のオイルが染み付いています。ポットに記載されている標記には250KΩという記述があります。しかし 187KΩしか無いということは、内部で絶縁不良を起こしています。

Oil stained pot

新しい250KΩ のポットを取付けました。

Installed new 250KΩ POT

【11】Bias 回路のオーバーホール
プリンストン・リバーブは固定バイアスです。しかし、バイアス調整用のポットは付いていません。文字通り固定です。
一方でプリンストン・リバーブのヴィブラート(トレモロ) は Bias Modulation Tremolo です。平たくいうと発振器で作った揺れ信号をIntsnsity から直接パワーチューブのバイアス電圧に注ぎ込みます。
バイアス電圧を揺らしてやることであのダイナミックなトレモロにしています。
しかし、Intensity を上げてトレモロの効き具合をかなり大きくするとバイアスが浅くなりすぎ、パワーチューブの疲労を早めることがあります。バイアス調整が可能の回路であれば、バイアス電圧を補正してやり、パワーチューブの疲労を軽減できます。
バイアス回路のオーバーホールに際してバイアス調整可能な MOD をしました。

Bias circuit

はじめにポットを設置します。

newly installed bias adjust pot

続いてバイアス回路の部品をオーバーホールしつつ、バイアス調整可能な回路に変更しました。
バイアス回路で作ったマイナス40V 近辺のバイアス電圧は Intensity Pot につながれます。Intensity ポットのワイパーはパワーチューブの Grid Leak 抵抗につながり、バイアスを供給します。Intensity ポットの右側端子がトレモロ発信器の出力に繋がります

bias circuit overhauling completed

【12】電源トランス PT の取付け
このアンプの電源トランスは WILLKASON というブラジルのオーディメーカーの物で、2次電圧は275V しかありません。本来は340V 必要

当アンプに取り付けられていたWILLKASON 製の電源トランス

Before installing PT

新しい MercuryMagnetics 製の電源トランスを取付けました。
シャーシーの裏側から見るとこんな感じ

after installing PT

回路側から見ると

before installing PT, Circuit side view

電源トランスを取付けた直後は配線材がこんな感じです。

PT wires

配線材をていねいに撚って(Strand して)電源トランスの配線を行います。この撚りを怠ったり、配線材が不必要に長いままだとアンプはノイズの山と化します。とても大切な作業です。
時々趣味で自作なされたアンプを拝見することがあります。電源トランス配線の取り回しが超いいかげんなものがほとんどで、ノイズが多いアンプがほとんどです。

PT wires stranded and connected

作業【1】から【12】までを行なって、ようやく肝心の回路レストアに移ることができます。
これらの12個の作業のどれかひとつでも手を抜くと、あとで変なノイズや発振に悩まされたり、欲しい倍音豊かなサウンドが手に入らなかったりします。丹精込めて行なうとても重要な作業はGAMPS のポリシーです。

【13】回路ボードの設計・製作

ポットの位置、グラウンドバスとの距離、真空管ソケットとの位置関係を念頭に入れ、回路図を元に最適な部品レイアウト設計をします。配線が長すぎて高域のヒスをおこしたり、発振に寄生されたりしないことを考えて一つ一つの抵抗・コンデンサー部品の位置を決めます。
グラウンド配線は非常にデリケートでノイズを極力減らすには細心の設計が必要です。

Fender が公開しているレイアウト図や取り外したボードのデッドコピーをすれば良いと思われるかもしれません。しかし、あのレイアウトには最適ではない部分があります。特にグラウンド接続部分で何箇所か修正が必要です。ここまでしても効果はわずかで、いつもアンプを触っている人間であれば聞き取れるノイズ・レベルの差です。しかし、ボードを新しくするのであれば、出来上がった時点での私自身の満足のためにもここはゆずれない作業です。

designing circuit board template

レイアウト設計作業の結果としてダンボールでテンプレートを作ります。このテンプレートの下にボードの素材を置き部品をハンダ付けするアイレット用の穴をドリルで開けます。

Drilling board using the template

穴あけが全て終わり、テンプレートを外した回路ボードです

Drilling done

ドリルで開けた穴にアイレットと呼ばれるハトメを打ち込んでいきます。このハトメの部分に抵抗やコンデンサーをハンダ付けします。

eyelets mounted

【14】回路ボードへの部品の搭載

プリアンプからパワーアンプ・ドライバーまでのアンプの回路を抵抗・コンデンサー部品を取り付けながら構築していきます。今回はどんな部品にしようかと試行錯誤しながら部品を決めています。

今回もトレモロの揺れのスピードを少しゆっくりにします。

Circuit parts mounted and soldered

古い回路ボードとの比較です。

Comparison with the original board

古いボードはシルバーフェースのため裏側配線は全くありません。新しく作った方は発振に寄生されやすい配線は裏側を這わせています。

Comparison with the original board rear side

【15】回路ボードのシャーシーへの組み込み
作業【14】で作った回路ボードと、ポット、真空管ソケット、フィルターキャップ、トランスをつなぎシャーシーに組み込みました。

Circuit Board mounted on the chassis

【16】バイアス調整とテスト試奏

バイアス調整を行い、テスト試奏を行いました。

bias adjust

テスト試奏の結果

○ 音圧は回復しました。

○ リバーブは正常に効きます

○ トレモロも正常に効きます。従来よりもゆったりとしたスピードで鳴らすことができます。

×  トレモロの Intenisty　をゼロにしてもトレモロのゆれに呼応したノイズが出ます。

　 　回路に問題はなく、トレモロの揺れを作り出している真空管 V4 の故障です。

×　Reverb のポットにガリが出ています。クリーニングでは直らずポット交換が必要です。

 △　あと少しサウンドに改善の余地があります。カップリング・コンデンサーを変えてみます。

上記の×と△についてさらに作業が必要です。


【17】V4 真空管の交換
Intensity をゼロにしても聴こえる揺れに呼応したノイズの原因は V4 真空管 12AX7 の不良でした。
12AX7 は一つの管に増幅素子が2つ入っています。2つある増幅素子のうち片方はフェーズインバーターとして使われ、もう片方が Tremolo の揺れを作り出す発振回路として使われます。
このトレモロ側の素子不良です。
RUBY の 12AX7 を 耐久性で定評のある JJ 製の ECC83MG に交換しました。

V4 tube replaced from Rubby to JJ

【18】Reverb ポットの交換
古いポットを取り除き新しいポットにしてガリが解消しました。

Reverb Pot replaced

【19】3個のカップリングコンデンサーの交換

私自身が納得しないとこのアンプはお客さまのところに返せません。
普通にいい音なんです。でも、いまひとつ腑におちません。

今から40年以上前のこと、若かりし頃、大津で開催された手作りのロックフェス、ギター抱えてステージに上げてもらい、準備されていた Fender アンプを借りてシールドつないでジャラーンと鳴らした瞬間の音を今でも体中が覚えています。首筋のあたりにつたわる振動感覚、アンプのボリューム6ぐらいにしといて、ギター・ボリューム7ぐらいのメリハリがありつつもおちついたバキングで光る音、ギターボリューム10にしたときのギターソロで使えるゲイン感と高域の倍音。

市販されているコンデンサーの材質と耐圧はプリンストンとデラリバでは異なるものをつかわないと厳密に当時の音にはならないということなのか。今回は考えるところがあってデラリバでよく使う部品を搭載してみました。だって昔の Fender ではデラリバもプリンストンも同じ部品使っていたから。しかし、それが良くなかったようです。現代では通用しない。現在入手できる市販のコンデンサーの癖というか部品の持つ音というか、それが当時と全く同じではないことは理解していたはずでした。ある組み合わせが全てオールマイティーではないということなんです。

2年前にプリンストン・リバーブのオーバーホールをしたときに使ったコンデンサーの組み合わせに変更してみました。大正解でした。プリンストンはこの組み合わせでプリンストンの音になるのですね。自分で独りで納得しました。オタッキーでアホな私です。

Three coupling caps has been replaced for tonality

【20】プリンストン・リバーブ・レストアの完成

Completion of restoring

再度試奏を行いました。一日あけて試奏、翌日も試奏。
全く問題のないことを確認し、お客さまに発送しました。

Front view

アンプの背面です。この後バックパネルを取付けて発送しました。

rear view before attaching back panel

11月はこの仕事にかかりっきりでした。疲れもうした。
